Стропильная ферма
Как сделать крышу бани легче всего? На земле собрать стропильную ферму гораздо удобнее и быстрее, так что далее будет рассмотрен именно такой вариант.
Стропильная ферма состоит из трех основных частей:
- стропильная нога
- ригель
- основание.
- Стропильная нога – это обрезная доска длиной 280 см (40мм х 100 мм)
- Основание – также обрезная доска (40(50)мм х 100 мм), но длиннее – 440 см
- Ригель располагается примерно на 50 см ниже стыка стропильных ног и представляет собой обрезную доску соответствующей длины
- Доски для стропил обрезаются под углом приблизительно 40 град, а не под прямым углом. Между собой стропильные доски соединяются с помощью шурупов «глухарь».

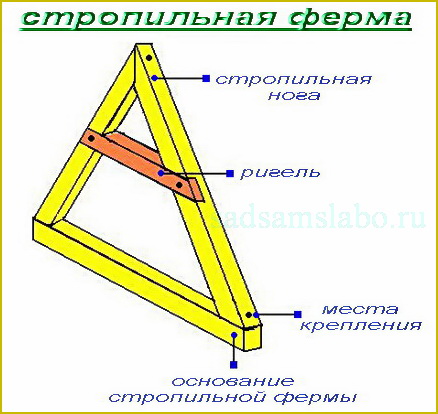

Конструкция стропильной фермы
Соединение стропил в ферме
Ввиду того, что данный шуруп достаточно толстый, необходимо просверлить разгрузочное отверстие, чтобы избежать трещин стропил в местах крепления.

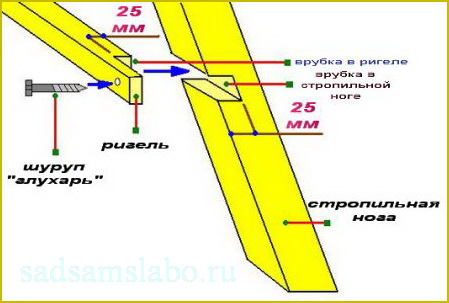

Ригель
Ригель придает конструкции дополнительную жесткость и не позволяет прогнуться под весом кровли. Крепится он посредством врубки в стропильную ногу (приблизительно на половину ее толщины), а после закрепляется шурупами.
