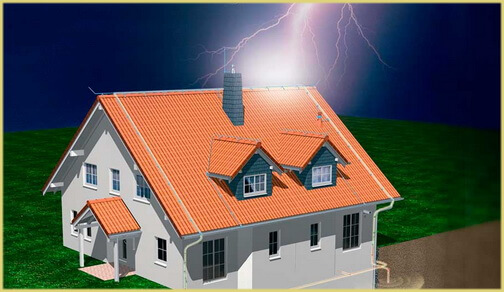

Молниезащита дома

Стоит серьезно подойти к вопросам молниезащиты и заземления. В этой статье мы сделаем акцент на важные вещи в молниезащите вашего дома.

Удары молнии завораживают своей красотой, стремительность атмосферных разрядов огромной силы вызывает восторг. Но в то же время возникает страх перед этой, на первый взгляд, неукротимой природной стихией.

И бояться действительно есть чего — история полна печальных примеров. так не лучше ли , пока гром не грянул, позаботиться о своей безопасности?

То есть, молниезащита в частном доме (современном) – это неотъемлемая часть его конструкции.

Как правильно выполнить молниезащиту загородного дома

Для более полного понимания возможной опасности давайте вспомним физику.

Грозовые фронты возникают при условии подъема теплых влажных воздушных масс. В результате на высоте до 15 000 м происходит процесс кристаллизации капель воды, который сопровождается разделением электрических зарядов.

Верхняя часть облака обычно электризуется положительно, нижняя — отрицательно. Согласно законам электростатики, на поверхности земли также формируется заряд, противоположный нижним слоям облака.

Между верхними и нижними слоями облака, а также между облаком и землей возникает мощное электрическое поле.

Когда напряженность поля превышает 50–100 кВ/м, атмосферный воздух не в состоянии удерживать заряды, поэтому происходит электрический пробой воздушного промежутка.

Сила тока молнии может достигать сотен килоампер. Скорость движения молнии — порядка 300 м/сек. Преодолев около ста метров пути, разряд замирает на доли миллисекунды, подпитывается новой энергией и, как сжимаемая пружина, готовится к новому броску.

При прямом попадании молнии в сооружение, где не предусмотрено никаких мер защиты от нее, огромная энергия этой стихии влечет за собой разрушения и пожары.

Электрический разряд может ударить куда угодно. Отсюда и несколько ситуаций.

  • Молния может ударить прямо в здание. Последствия – пожар и разрушения с выводом из строя всех электрических сетей и систем. Исключить все это может хорошо продуманная и установленная внешняя молниезащита.
  • Если молния попадает в телевизионную антенну. Стопроцентно сгорит телевизор, который может стать причиной пожара. Поэтому оптимальный вариант – подключить антенну к системе молниезащиты. Для гарантии лучше выдерните антенный кабель из гнезда телевизора.
  • Молния ударит в землю рядом со зданием. Может образоваться так называемое направленное напряжение, которое будет воздействовать на чувствительные электрические приборы (компьютер и другие). Поэтому во время грозы из лучше отключить. Можно установить защитное устройство УЗИП, которое отключит все приборы при изменении напряжения в сети.
  • Если молния ударит в подающую линию электропередачи, то есть большая вероятность, что сгорит вся проводка, а заодно и бытовые электрические приборы, включенные в это время в сеть (розетки). Все дело в том, что в линии образуется высокое напряжение, которое и приведет к печальному исходу. Выход один – отключить входной автомат и посидеть немного без света.

Получаются, что из четырех ситуаций нас должны волновать две объединенные. То есть, то, что бьет прямо в дом, и то, что ударит рядом с домом.

Поэтому система молниезащиты и разделяется на два основных типа: внешний и внутренний. Первый предназначается, если молния попадает прямо в дом или в антенну, второй рядом с ним или в подающий контур.

Кстати, место антенны может занять и другой металлический прибор, расположенный на крыше. К примеру, вентилятор системы вентиляции и кондиционирования, флюгер и прочее.

Много неприятностей несут близкие и удаленные разряды. От ударов молнии ежегодно гибнут люди, миллионами исчисляются убытки от выхода из строя электрооборудования и электронной аппаратуры.

Грозовой период начинается примерно с апреля и длится до октября. Средняя продолжительность гроз на большей части страны составляет 60–80 часов в году.

Этот показатель ничуть не меньше, а в отдельных регионах и превосходит аналогичные показатели на территории стран Западной Европы. Однако отношение к проблеме молниезащиты у нас, мягко говоря, пока далеко не европейское. Это касается и загородных усадеб, где молниезащиту увидишь редко.

Как же защитить себя и свой дом от воздействия молнии?

Систему молниезащиты можно подразделить на внутреннюю и внешнюю.

Задача внешней молниезащиты — уловить прямые удары молнии в строительное сооружение или защищаемую территорию. Для обеспечения внешней молниезащиты здания монтируется система молниеприемников, выполняются токоотводы и заземление.

При правильном подходе элементами наружной молниезащиты могут быть металлические конструкции ограждения на кровлях, шпили и флюгеры на башнях и т. п.

Такой прием использования металлоконструкций удешевляет систему, делает ее органично «встроенной» в архитектуру здания.

Внутренняя молниезащита — это комплекс технических решений, направленных на предотвращение вторичных последствий, к которым приводит попадание молнии.

Без принятия необходимых мер во время грозы существует риск не только для оборудования, но и для людей. Это связано с возможностью возникновения на металлических частях здания недопустимого электрического потенциала, а в электрических и информационных сетях — импульсных перенапряжений.

Перенапряжения в электросетях могут вызвать повреждения как самой сети, так и электрооборудования. Еще более чувствительны к импульсам информационные сети и электроника. Статистика страховых случаев повреждения различных электронных приборов такова: более 30% повреждений возникает от перенапряжений.

Внутренняя молниезащита включает следующие основные технические меры:

  • уравнивание потенциалов путем присоединения к заземляющей шине всех металлических трубопроводов, корпусов оборудования и конструкций здания;
  • экранирование (защита от электромагнитного излучения). Металлическая облицовка фасадов, армирующие решетки строительных конструкций, металлические кровли должны служить надежным экраном для проникновения в жилище посторонних электромагнитных импульсов;
  • защита от импульсных перенапряжений.

Для защиты электрических сетей от грозовых и коммутационных перенапряжений необходимо устанавливать молниеразрядники и ограничители перенапряжений. Их правильный подбор позволяет обезопасить как саму электросеть, так и потребителей, которые к ней подключены.

Оптимальная безопасность для чувствительной электроники и ценных баз данных обеспечивается применением надежных, апробированных систем и компонентов защиты в слаботочных сетях.

С наступлением весеннего тепла более интенсивно ведутся работы по строительству на загородных участках; уже возведенные дома оснащаются новыми инженерными системами, перестраиваются.

При организации подобных работ владельцам усадеб не следует забывать о молниезащите своих жилищ. Тем более что затраты на превентивные меры несоизмеримо меньше, чем суммы возможных убытков.

Вот и достаточно для начала. Потому что дальше начинаются сложности. Мы описали простейшие системы молниезащиты для теоретических домов.

На практике кровля современного коттеджа может быть украшена не только какими-нибудь флюгерами и флагштоками, но и телевизионными антеннами, устройствами спутниковой связи и прочими тянущимися высоко в небо железными побрякушками. А молния - дура! Ей все это слишком напоминает молниеотвод. Только куда этот НТВ+громоотвод заземлен? Правильно!

Внешняя молниезащита

Внешняя защита от молний – это металлическая система, которая протягивается от крыши здания до земли. Состоит она из трех основных частей:

  • Молниеприемник.
  • Молниеотвод (громоотвод).
  • Заземляющий контур, располагаемый в земле.

Молниеприемник

Здесь несколько вариаций, от самых простых, до достаточно сложных. Самая простая конструкция – это металлический стержень, который устанавливается своими руками на крышу дома.

Его конец должен быть выше всех частей кровли в среднем на 2 м. Оптимальное сечение стержня 100 мм². Для этого может быть использована металлическая арматура диаметром 12 мм. Можно использовать и трубу, тогда ее конец надо будет заварить.

Можно вместо стержня использовать стальной трос, который прикрепляется к деревянному шестку. Последний крепится к кровле. Правда, трос лучше использовать по-другому.

Его надо просто натянуть вдоль конька крыши на высоте 1,5-2,0 м. Это увеличит площадь защиты. К тому же к горизонтальному тросу можно одновременно присоединять несколько молниеотводов.

Внимание! Если на крыше дома установлены другие металлические устройства (антенна, вентилятор и так далее), то рекомендуется их также отдельными линиями присоединить к молниеотводчику. Это снизит риски образования пожаров.

Есть и третий вариант. Это молниезащитная сетка, которую устанавливают по коньку кровли своими руками. От нее по скатам крыши отводят стальные провода, которые выполняют функции отводчиков.

В том случае, если около дома произрастают деревья, которые выше самого дома, то молниеприемник лучше всего установить на одно из них, самом высоком. При этом конец конструкции должен быть выше дерева на 2 м.

Молниеотвод

Устройство молниезащиты должно быть само безопасно, ведь по нему проходят токи с достаточно большим напряжением. Поэтому к отводящей части системы есть определенные требования.

  • Ее можно изготовить из стальной проволоки диаметром 6 мм, которую приваривают к приемнику. При этом сварка должна быть выполнена качественно. Любые механические действия не должны привести к ее излому.
  • Крепление молниеотвода должно быть так же надежно, как и сварка. Поэтому чаще всего по кровле ее проводят, закрепляя на болтовое соединение. По стенам укладка проводится специальными хомутами.
  • Если по стене производится установка и монтаж сразу нескольких отводящих контуров, то расстояние между ними не должно быть меньше 25 м. Но учитывайте и тот факт, что близость расстояния до дверей и окон дома также недопустима.
  • Чем короче молниеотвод, тем лучше.
  • Нельзя изгибать его резко, это может привести к появлению искрового разряда.
  • Устанавливают обычно молниеотвод ближе к местам повышенного риска: слуховые окна, края фронтонов, острые выступы кровли и прочее.

Заземление

По сути, третья часть защитной системы от молний – это обычный заземляющий контур, который используется для бытовых приборов внутри дома. Это система металлических штырей, которые вбиваются в грунт по определенной схеме. Схем две, выбирайте по своему усмотрению.

  • Равносторонний треугольник со сторонами в 3 м.
  • Квадрат со стороной в 4 м.

Устройство заземления

Штыри своими руками забиваются на глубину до 20 м, верхние их концы соединяются металлической проволокой 6 мм или металлической полосой толщиною 5 мм и шириною 30 мм.

Крепление элементов системы

Как уже было сказано выше, молниезащита коттеджа должна быть надежна закреплена к несущим конструкциям дома. Для этого используются два вида крепежа:

  • Натяжная система.
  • Дистанционные зажимы.

Первый вариант – это обычный трос, который крепится к конструкциям здания специальными анкерами, закрепленными жестко к поверхностям крыши, стен и грунта. Натяжка производится болтовым соединением с одного края троса (сверху или снизу).

Что касается дистанционных зажимов, то это простая конструкция. Она изготавливается под определенные формы плоскостей. Поэтому в продаже можно приобрести угловые и забивные модели, предназначенные для стен, коньковые зажимы, зажимы для соединения отводчика и приемника, отводчика и заземляющего контура.

Вообще, появление этого приспособления дало возможность проводить скрепление частей молниезащиты своими руками без применения электросварки.

Как видите, сама система и монтаж молниезащиты – это ответственное мероприятие, к которому относиться надо с особым вниманием.
