Как правильно выполнить монтаж электропроводки

Желание современных домовладельцев обеспечить жилище не только безопасной, но и эстетически привлекательной электропроводкой

вынуждает профессионалов использовать новейшее электротехническое оборудование и материалы. На смену тяжеловесным и неудобным металлорукавам пришли легкие гофрированные трубы, оцинкованные лотки и щитки, пластиковые каналы и короба.

Особый интерес вызывают нетрадиционные системы монтажа, позволяющие сделать электропроводку эстетичной, удобной и эргономичной. Подобные технологии стали популярны относительно недавно, хотя в Европе применяются уже давно.

На Западе использование пластиковой гофрированной трубы для скрытой проводки — такая же аксиома, как применение медных труб для водопровода. Такие системы монтажа позволяют максимально упростить и, что немаловажно, удешевить процесс электропроводки, не забывая при этом и о дизайне помещения.

Как правильно выполнить монтаж электропроводки

Обустройство электрических коммуникаций — это важнейший этап строительства частного дома. Совершенно очевидно, что нельзя начинать монтаж электропроводки без детального проектирования, причём это утверждение касается не только возводимых зданий, но и тех, что подвергаются реконструкции и капитальному ремонту.

Наиболее оптимальным решением, конечно, будет заказать проект в профильной организации, тем более, что грамотно разработанная документация поможет спокойно вести разговор с Ростехнадзором и хозяйствующими субъектами, запустить объект в эксплуатацию.

Проект электроснабжения

Проект электроснабжения является единственным документом, по которому может вестись электромонтаж, его главное назначение — уже на стадии разработки обеспечить безопасность и эффективность проводки.

По сути, это целый пакет документов, содержащий полный объём необходимой информации:

Даже если хозяин жилища обратился к профессионалам, он должен предоставить инженерам техническое задание, а значит, предварительно разобраться во многих вопросах самостоятельно.

Обозначаем все основные моменты, систематизация которых поможет вам:

В общем, основная задача полностью устранить возможность возникновения неприятных сюрпризов и в любой ситуации держать всё под своим контролем.

Составление технического задания и проекта по нему позволит:

Когда все потребители известны, простым суммированием мощностей подсчитывается общая нагрузка. Если выделенных энергетических ресурсов недостаточно, необходимо пересмотреть комплектацию дома, подобрать более экономичные приборы.

В крайнем случае, можно продолжить разработку проекта, и на его основании запросить у поставщика электроэнергии больший лимит.

На основании технического задания можно составить список необходимых розеток, выключателей, многопостовых рамок. Рекомендуем создать общий перечень по типам изделий, и несколько небольших списков для комплектации каждого помещения.

Ещё раз заметим, техническое задание невозможно составить, сидя за столом, более половины этой работы производится домовладельцем «в поле» — с рулеткой в руках, и всем семейством за плечом.

Делаем принципиальную схему электроснабжения

Принципиальная схема — это очень важная и очень сложная часть проекта, которая разрабатывается специалистами электролабораторий. Данный документ является основополагающим при планировании и проведении электромонтажных работ, при составлении рабочих чертежей.

Задача — создать упрощённую схему электроснабжения, которая поможет нам увидеть общую картину электроснабжения дома. По сути, это может быть наглядный рисунок, чертёж с условными обозначениями, который будет напоминать дерево с корнем в виде основного распределительного щита и ветвями, заканчивающимися отдельными розетками или светильниками.

Ствол — это магистраль, там, где ветки разъединяются — это будут дополнительные щитки или распределительные (распаечные) коробки. Из общей канвы могут выбиваться кабели, идущие от щита к прибору напрямую. В схему можно включить автоматические выключатели и устройства защитного отключения.

Делаются рабочие чертежи

Рабочий чертёж представляет собой документ, по которому электрик на объекте выполняет разводку кабелей. Если проект больше ориентирован на обоснование выбора и согласование определённых технических решений, то рабочие документы предназначены для реализации этого проекта.

Это гибрид чертежей технического задания и принципиальной схемы. Рабочий чертёж разрабатывается на основании технического проекта и при неукоснительном соблюдении требований ПУЭ.

Здесь нужна максимальная детализация для каждой комнаты, иногда для конкретной стены создают свой рабочий чертёж. Отдельно необходимо изобразить рабочий план этажа, где показываются магистрали и вводы в конкретные помещения.

Что должно быть указано в чертеже:

Определяем способы прокладки кабелей

В зависимости от конструкции здания и типов отделки, необходимо определиться со способами прокладки кабелей. Для частного дома можно выделить два основных варианта:

На сегодняшний день наиболее оптимальной считается прокладка в полах. По сравнению со стенной (по периметру) она обладает рядом преимуществ.

Не ограничивает планировку и не обязывает размещать мебель вдоль стен (возможна установка розеток в произвольном порядке и на любом расстоянии от стен).

Позволяет оптимизировать расход провода — он прокладывается напрямую, по кратчайшей траектории (например, через дверные проемы).

Будучи полностью скрытой, обеспечивает высокий уровень эстетичности интерьера помещений.

Напольные кабельные каналы

Если вы хотите организовать рабочее место (с компьютером, принтером и сканером) в центре комнаты, рекомендуем проложить провод в специальном напольном кабельном канале (коробе) из ПВХ.

Подобные короба снабжены съемной крышкой, имеют литое основание с повышенной устойчивостью к вертикальным нагрузкам и многосекционную основу для разделения проводов разного назначения (электричество, интернет, телефон).

Основные преимущества монтажа — простота и скорость, с которой можно проложить проводку для установки группы силовых и информационных розеток. Еще одно достоинство: установка и подвод производятся по готовой поверхности пола после внутренней отделки.

Обычно такая система имеет вспомогательный характер и применяется, если нужно добавить одно или несколько мест подключения к уже существующей разводке.

Прокладка проводки в наливных полах

Если дом или помещение находятся в стадии строительства, ремонта или реконструкции, возможна прокладка в заливных полах.

Сегодня такие полы используются достаточно широко, поскольку позволяют эстетично и надежно размещать не только электропроводку, но и системы водоснабжения и отопления.

Для прокладки кабеля в полы могут заливаться:

• пластиковые или металлические трубы;
• пластиковые или металлические короба;
• комбинированные системы (короба с трубами).

Заливка труб — наиболее простая и доступная операция. На предварительном этапе, в соответствии с проектом размещения розеточных групп, укладываются трубы с выводом из пола. После заливки и застывания бетона они образуют надежную систему, в которую затягивают провод.

Для соблюдения норм, а также для удобства перетягивания и модернизации проводки на каждую группу прокладывается отдельная труба.

До недавнего времени заливали в полы только металлические конструкции, ссылаясь на проверенность такой технологии. Но возникающие при этом проблемы (неудобство укладки, резки и сваривания, необходимость заземления и т. п.) привели к использованию пластиковых гофрированных труб, более функциональных и доступных по цене.

Проводка затягивается так называемой протяжкой — стальной проволокой, заложенной в трубу еще на этапе изготовления. Для дотягивания или перетягивания кабеля применяется специальный нейлоновый зонд многократного использования.

Пластиковые гофрированные трубы прокладываются перед заливкой и предварительно фиксируются раствором. Они поставляются в удобных бухтах (длиной 15—100 м в зависимости от внешнего диаметра) и благодаря своей гибкости монтируются фактически без соединительных элементов.

При прокладке магистралей в трубах следует соблюдать несколько важных правил.

Во-первых, согласно отечественным нормам, длина неразрывного участка трубы между местами перетягивания кабеля не должна превышать 30 м при наличии не более двух поворотов на 90°. На практике ее рекомендуется делать еще короче — 15—20 м, а в случае удлинения сети устанавливать транзитные коробки.

Во-вторых, коэффициент заполнения труб проводкой должен составлять 25—40% площади сечения (в зависимости от эластичности провода и количества предполагаемых дотягиваний в будущем).

В-третьих, концы заложенных труб нужно обязательно маркировать по типу сети и длине участка трубы.

Иногда наши строители, оценив преимущества работы с пластиком, вместо гофротруб начинают повсюду использовать трехметровые жесткие пластиковые трубы, основное предназначение которых — открытый монтаж.

Причем объясняют свой выбор чисто психологически: мол, так надежнее, потому что труба выглядит жестче. Технически это не совсем корректно, поскольку устойчивость к нагрузкам не зависит от типа трубы, к тому же большинство качественных гофротруб соответствуют этому требованию.

Кабельные каналы для заливки в пол могут иметь внутренние литые разделительные перегородки. Укладка канала производится параллельно или перпендикулярно стенам помещения.

Каналы могут быть основными (магистральными), в которых прокладывается общая проводка, и вспомогательными, обеспечивающими подводку к рабочим местам. Они укладываются непосредственно на пол перед заливкой или в штробы. Роль вспомогательных каналов могут также выполнять трубы.

Заливные системы дополняются набором аксессуаров: горизонтальных и вертикальных поворотов, переходников, ответвительных коробок, отводов к напольным устройствам установки розеток и прочим. При их использовании заливка пола производится выше уложенных каналов.

Высота заливки определяется:

• высотой канала и аксессуаров;
• количеством использованных уровней канала (на пересечениях он может быть уложен в два, а то и в три слоя), что по высоте может составить 60—130 мм;
• способом установки розеток (в люке или наружным способом — в мини-башенке, колонне; люки редко имеют глубину установки меньше 100 мм).

В мировой практике существуют также системы открытых каналов, но у нас они применяются достаточно редко.

Открытые каналы — это, по сути, те же каналы для заливных полов. Разница в том, что их крышки располагаются точно на уровне пола помещения, благодаря чему доступ к проводке возможен практически в любом месте вдоль канала.

С одной стороны, это делает систему удобной в обслуживании, с другой — незащищенной от несанкционированного доступа.

Прокладка проводки под фальшполами

Для прокладки под фальшполами могут применяться как пластиковые, так и металлические каналы со съемными крышками, что позволяет укладывать всю проводку без натяжения.

Кроме того, существуют системы бесканальной прокладки кабеля — он укладывается между направляющими стойками, установленными под фальшполом.

Данные системы сочетают в себе преимущества открытых и «заливных», напоминая последние по набору конструктивных компонентов. К тому же они обладают намного большей гибкостью, поскольку могут не только обеспечить модернизацию проводки, но и изменить ее маршрут в любом направлении.

Это свойство очень важно при перепланировках помещений. Подводка к местам напольной установки розеток производится с помощью труб.

Установка системных элементов проводки

При прокладке кабеля в полу розетки рабочих мест устанавливаются в напольные башенки, колонны с напольной, напольно-потолочной фиксацией, а также в люки.

Напольные башенки — самый простой и доступный вид конструкций для напольной установки. Как правило, они выполняются из ударопрочного пластика специальной формы и имеют две плоскости для установки розеток.

Стандартная базовая конфигурация позволяет установить до четырех силовых розеток (по две с каждой стороны). Можно также достраивать одинарную систему по высоте и ширине, добавляя дополнительные блоки.

Подвод проводки к башенкам выполняется любым из рассмотренных способов напольного монтажа, для чего предусмотрены специальные элементы сопряжения.

Колонны позволяют устанавливать розетки вертикально. При этом зачастую удается не только не снизить эстетику помещения, но даже подчеркнуть изысканность интерьера. Провод ко всем типам колонн может подводиться любым способом напольного монтажа — в напольном канале, в заливных полах, с фальшпола.

Для напольно-потолочных подвод провода может выполняться как через пол, так и через потолок. Высота колонн с напольным креплением варьируется, но в среднем составляет 600 мм.

Колонны, у которых предусмотрено крепление к потолку, как правило, отличаются длиной корпуса для монтажа электроустановочных изделий.

Поскольку колонны устанавливаются в помещениях с потолками различной высоты, производители предусмотрели телескопическую штангу, закрепляемую на необходимом уровне в корпусе внутри колонны. Таким образом, они могут крепиться к потолку высотой до 4,9 м.

Укрепление розеток и других установочных изделий внутри колонны производится, как правило, по аналогии с системой офисных кабельных каналов этого же производителя. Большинство колонн предполагают возможность установки розеток с двух сторон.

Люки (или, как их часто называют, «лючки») представляют собой пластиковые, металлические или комбинированные коробки с откидной дверцей, которая может закрываться ключом для блокирования несанкционированного доступа. Важно установить их таким образом, чтобы поверхность дверцы находилась точно на уровне пола.

Люки отличаются по размерам, а также по количеству и типу устанавливаемых внутрь розеток. На их боковые поверхности часто наносится универсальная маркировка для ввода заливных каналов и труб, поскольку этот тип установки розеточных групп чаще всего используется при заливке. Высота люка не должна превышать высоту планируемой заливки полов.

Рассмотренные системы относительно недешевы (за исключением, пожалуй, заливных труб), поэтому в большинстве случаев поставляются под заказ.

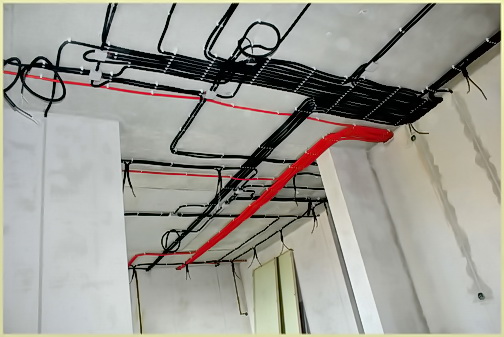

Укладка электрики по потолку

Укладка электрики по потолку имеет несколько преимуществ, среди которых можно выделить экономию довольно дорогого кабеля. Это объясняется тем, что коммуникации укладываются по самому короткому пути.

Также расположение электрики на поверхности потолка позволяет защитить провода от различных механических повреждений, тем самым продлевая срок эксплуатации.

Помимо этого потолок является местом расположения приборов освещения, питание которых обеспечивается наличием электрического кабеля.

прокладка кабеля по потолку

Для эффективного и безопасного размещения проводки на потолке знать способы укладки электрики, а также правила, по которым определяется качество выполненных работ.

Как правильно выбрать способ укладки коммуникаций

Способ разводки электрики по потолку определяется по следующим параметрам:

Монтажные работы по укладке силовой и слаботочной проводки выполняются по следующим типам потолка:

Для каждой разновидности потолка характерно наличие своих особенностей.

Интересен вопрос, что лучше, прокладка кабеля по потолку или на полу. В этом случае можно рассматривать степень удобства выполнения монтажных работ.

К примеру, потолочная поверхность уже подготовлена к финишной отделке, а пол еще ждет своего времени. Конечно, разумнее будет закладка коммуникаций в бетонную стяжку пола.

Однако, следует учитывать отрицательные стороны расположения проводки на полу. Во-первых, в такой ситуации возрастает нежелательная нагрузка на кабель. Во-вторых, грызуны очень часто повреждают проводку, в результате может произойти короткое замыкание и даже пожар.

Перечисленные моменты позволяют сделать вывод: при острой необходимости прокладки кабеля по полу нужно использовать трубки, устойчивые к деформации и повреждениям.

Устройство разводки

Различают два типа расположения электрики:

• Скрытая проводка в квартире по потолку предполагает заведение кабеля в полость перекрытия или его закладка в защитные конструкции. Другими словами при монтаже таким способом необходимо использовать специальные трубы, гибкие металлические рукава, короба. Кроме того провода и кабель заливать в бетонных строительных конструкциях в процессе их изготовления, а также размещать в замкнутых каналах и пустотах плит перекрытия.
• Наружная проводка предусматривает крепление коммуникаций на внешней поверхности перекрытия. Другими словами при открытом способе провода можно закреплять на стенах, потолках и других элементах конструкции. Наружная проводка также может быть помещена в трубы, короба, гибкие гофрированные рукава из тонкостенного металла или полипропилена. Кабель можно проложить в электротехнических плинтусах и наличниках, с использование струн, тросов или свободной подвеской.

Монтаж скрытой проводки выполняется следующими способами:

При самостоятельной укладке кабеля внутри плиты можно воспользоваться несколькими способами

Такой способ разводки коммуникаций используется при монтаже электропроводки в новых домах, готовящихся к сдаче в эксплуатацию. Проектная документация в этом случае содержит соответствующие отметки, поэтому при необходимости можно легко определить расположение проводов.

Чтобы своими руками подвести проводку для светильников натяжного потолка, достаточно приготовить набор необходимых инструментов и воспользоваться определенной инструкцией.

Из инструментов понадобится следующее:

Монтажные работы выполняются по такой инструкции:

Разводка электрического кабеля по этой схеме, включая проводку под натяжным потолком, соответствует строительным нормам и правилам, но иногда не совпадает с потребностями собственников квартир.

По этой причине можно воспользоваться дополнительной схемой разводки кабеля, который необходимо проложить для нестандартно расположенных светильников и люстр. В этом случае под каждый прибор делают отверстие с помощью перфоратора и протягивают к ним кабель электропитания.

Такой способ используется в том случае, когда нет возможности протянуть кабель по внутренним пустотам плиты. Открытая прокладка подразумевает закрепление коммуникаций с внешней стороны.

Монтаж можно выполнить самостоятельно без особых проблем, но следует учитывать, что потолок в этом случае выглядит не очень привлекательно.

По этой причине открытая разводка чаще используется в складских и промышленных помещениях. Установка в жилом помещении возможна при последующей маскировке  подвесными потолочными системами.

Наружная разводка своими руками, включая электропроводку под натяжным потолком, выполняется по следующей схеме:

При решении вопроса, как закрепить кабель на потолке, вместо дюбелей можно использовать специальные стяжки под шуруп. В этом случае провод фиксируется следующим образом:

Укладка проводов в штробы

Если рассматривать правовую сторону, то штробление плит перекрытия строго запрещено строительными нормами и правилами, так как подобные операции ослабляют плиту и могут стать причиной аварии. Штробы можно делать только в штукатурном слое.

Укладка электропроводки по потолку в квартире в штробы выполняется с помощью болгарки с отрезным диском по бетону, молотка и монтажных скоб. Процесс подразумевает следующие действия:

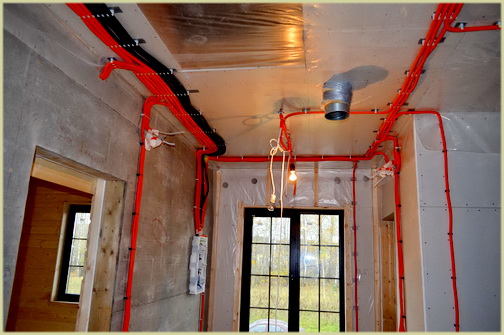

Монтаж кабеля в гибкие рукава

Очень часто при разводке электрики используются гибкие гофрированные рукава. Это приспособление можно назвать универсальным средством для прокладки силового и слаботочного кабеля.

Одним из преимущественных моментов в этом случае является наличие внутри рукава проволоки протяжки. Монтажные работы предполагают фиксацию гофрированного шланга на потолке и протягивание кабеля с помощью проволоки-перетяжки.

Готовая схема разводки света по потолку представляет собой следующую картину: от щитка идет кабель, который доходит до распределительной коробки и расходится в разных направлениях, в соответствии с расположением розеток и приборов освещения.

Из этого следует, что электрическая распределительная коробка на потолке предназначена для разведения кабеля к источникам питания, розеткам и люстрам.

Главное условие монтажа – обеспечение постоянного доступа к коробке. Следовательно, распределительная коробка для проводки на потолке и натяжной потолок можно назвать несовместимыми конструкциями.

Что касается подвесных систем, то в них можно сделать специальный лючок для доступа к распределительной коробке.

Существует несколько моментов, о которых необходимо помнить при укладке электрики по потолку, в том числе электрики под натяжным потолком:

Таким образом, разводку кабеля по потолочному перекрытию, включая укладку проводки по потолку в гофре, вполне можно осуществить своими руками, особых сложностей в этом процессе нет.

Главное условие – соблюдение всех правил и рекомендаций от квалифицированных специалистов.
