Во всяком деле, на каждом производстве, в любой сфере жизнедеятельности человека присутствуют измерения.
Какие виды измерительных инструментов существуют, и где применяются.
Какие виды измерительных инструментов существуют, и где применяются.
Классификация
Классификация
Классифицировать измерительный инструмент можно по нескольким признакам.
- По видам работ. С большой точностью распределить измерители на строительные, слесарные и столярные невозможно. Многие приспособления используются везде. Так что такая классификация будет условной.
- По материалам его можно поделить на: металлический, деревянный, пластиковый и комбинированный.
- По способу использования: ручной, механический, автоматический.
- По конструкции: простой и сложный.
Подобное распределение поможет правильно использовать измерительные инструменты, обеспечить их хранение в соответствии с нормами и правилами.
Строительный измерительный инструмент
Строительный измерительный инструмент

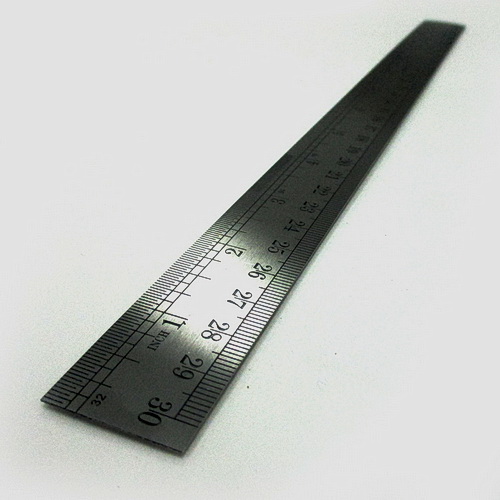

Линейки. Для того чтобы сделать качественную и точную разметку, есть очень много видов линеек, которые вам в этом помогут. Многие из этих линеек имеют на себе разметки в миллиметрах и даже в дюймах.
Линейки могут быть сделаны из дерева или стали, но это считаются более дорогим вариантом, а вот линейки которые сделаны из пластмассы менее дороги, но зато при работе часто ломаются.
Если у вас возникла необходимость измерения кривой, изогнутой поверхности, для этого лучше всего использовать гибкую линейку, которая выполнена из стали или взять обычную рулетку.

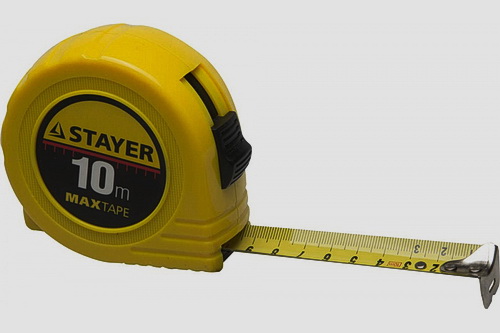

Рулетка. Инструмент представляет собой металлическую ленту с делениями (шаг 1 мм), заключенную в пластиковый или металлический корпус.
Сматывание ленты может выполняться вручную или при помощи пружины. Бывают разной длины и ширины. Рулетку неправильно относить только в строительную категорию, для нее больше подходит класс под названием «универсальный измерительный инструмент».

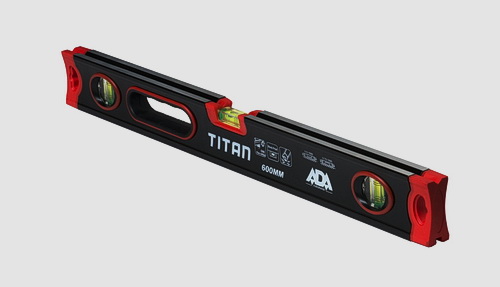

Кроме того, строители в своей работе обязательно используют: Уровень или ватерпас. Необходим при проверке и корректировке вертикальности и горизонтальности поверхностей.
Длиной может быть от 0,3 до 2,5 м. Его корпус изготавливается из древесины, пластика, легкого металла с одним, двумя или тремя окошками.
Внутри него расположена стеклянная трубка, заполненная специальной жидкостью не на полный объем. По расположению воздушной пробки и определяется ровность поверхности или ее уклон.
Отвес – самый простой измерительный инструмент для строительных работ. Состоит из шпагата и груза в виде обратного конуса. Им удобно выверять правильность кирпичной или блочной кладки и в других случаях, когда надо часто контролировать вертикальность выполнения работ.
Угольник металлический или деревянный. Нужен для контроля за правильностью выведения прямых углов в процессе строительства от фундамента до крыши.
Малка, как и угольник, может быть изготовлена из дерева или металла. Состоит из обоймы и линейки, скрепленных шарниром. Чаще всего ею пользуются при монтаже стропильных конструкций. Находится заданный угол, фиксируется при помощи гайки, и таким образом проверяется точность установки конструкции.
Слесарный измерительный инструмент
Слесарный измерительный инструмент
Работа слесаря обычно связана с металлом. Его инструменты используются в машиностроении и металлообработке. Считается, что слесарный – наиболее точный измерительный инструмент.
Этот факт определяется спецификой и сферой его использования, когда допуски находятся в пределах от 0,1мм до 0,005 мм.

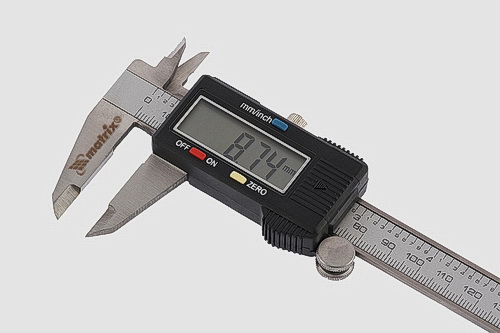

Помимо рулетки или линейки, главным измерительным инструментом является штангенциркуль. С его помощью удобно измерять внутренние и наружные диаметры отверстий, контролировать длину заготовок.
Он состоит из неподвижной штанги с делениями и мобильной рамки. Верхние губки служат для замера внутренней части заготовки или готового изделия, нижними измеряют внешние параметры.
В перечень контрольно-измерительных инструментов входит также штангенрейсмасс. Он похож на штангенциркуль, но имеет специальную опору.
Комплектуется измерительной и разметочной стойками. Используется для разметки заготовок, замеров высоты, глубины отверстий, расположения элементов корпуса деталей.

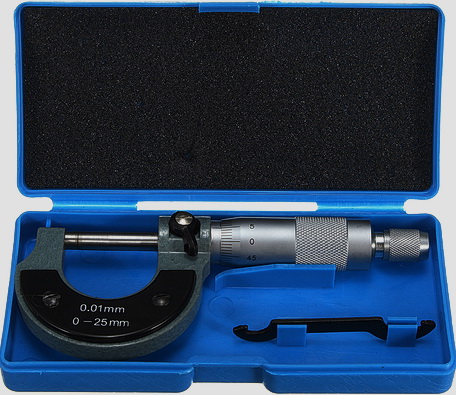

Микрометр применяют там, где нужна точность до 0,01 мм. Прибор состоит из трубки со шкалой, гильзы и наконечника. Заданную величину устанавливают вращением гильзы.
Разновидностью микрометра является микрометрический глубиномер. Вместо скобы он снабжен особым стержнем, при помощи которого замеряется глубина отверстий в деталях.
Столярный измерительный инструмент
Столярный измерительный инструмент
Большинство контрольно измерительных инструментов носят универсальный характер, используются мастерами разных профессий. Однако есть такие, которыми пользуются только в столярных мастерских.
Это:
Метр складной. Может быть деревянным или из нержавеющей стали.
Треугольник. Его углы должны быть равны обязательно 90° и 60/30° или 2 по 45°.
Кронциркуль используется для разметки деревянных конструкций.
Нутромер незаменим, когда нужно выполнить разметку паза, отверстия или измерить их параметры. Особенно в труднодоступных местах.
Угломер состоит из дуги со шкалой и линейки, соединенных между собой шарнирным устройством и закрепленных на пластинке.

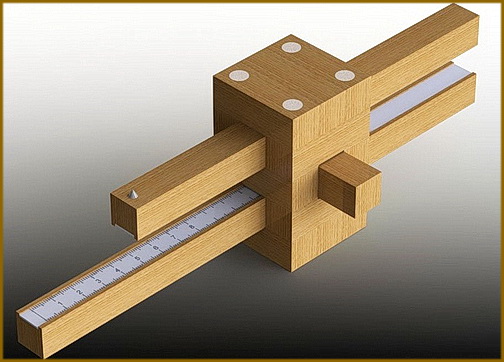

Рейсмус простой, или оснащенный нониусом, необходим для нанесения на заготовку параллельных линий, для измерения и разметки деталей сложной конструкции.

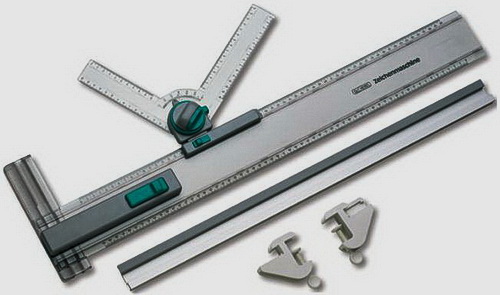

Такой измерительный прибор как рейсшина более удобен, когда вам необходимо нанести разметку на больших листах фанеры, или на деревянных волокнистых плитах.
Также не стоит забывать о том, для того, чтобы нанести линию в 90 градусов через всю поверхность, рейсшину надо приложить к ровному обрезку листа, потому как даже небольшая неточность или неровность может оказаться помехой тому, что ваша линия будет ровной.
В арсенале профессионала любого уровня всегда есть измерительные инструменты и приборы, без которых невозможно хорошо сделать работу. Важно не только уметь правильно ими пользоваться, но также обеспечить достойные условия для хранения.
Инструменты из металла и дерева следует беречь от попадания влаги, пластмассовые – от прямых солнечных лучей и высокой температуры. А лучше всего, когда у каждого предмета есть чехол или специальный короб.
Всякий инструментарий требует периодических проверок, поверок. Некоторые измерители надо подвергать калибровке. О такой необходимости указывает производитель в паспорте на изделие или прибор. Грамотное отношение к измерителям – это качественное выполнение работ и долгий срок службы инструмента.
Инструменты для измерения
- - рейсшина
- - короткий и длинный ватерпасы
- - поверочная линейка
- - рулетка
Инструменты для разметки
- комбинированный угольник - малка
- разметочный нож
- кронциркуль
- разметочный угольник
- рейсмус
Если вы устанавливаете шкафы или полки, которые были собраны раньше, то разметку для этих предметов делайте с помощью спиртового уровня.
Вам не стоит полагаться на, те линии, которые существуют, к примеру на наличники на дверях, рейки, чтобы вешать картины, а также плинтус, они могут и не быть в точном горизонтальном или вертикальном положении.
Для того, чтобы провести несколько ровных промежутков между предметами, рекомендуется взять разметочный циркуль и расположить его ножки ровно та то расстояние которое вам необходимо.
Такой инструмент как поверочная линейка, дает возможность перенести измерение из одного места в другое. Благодаря тому, что эта линейка имеет слегка скошенные кромки, с ее помощью очень легко делаются риски специальным ножом для разметки или отметки обыкновенным карандашом.
Необходимость в разметочном ноже возникает тогда, когда нужно разметить поверхность для более тонкой работы.
При разметке для столярных вязок стоит быть предельно внимательным и точным. Для этого в начале, убедитесь в том, что поверхности заготовок идеально ровные и гладкие. Для этого вам прекрасно подойдет комбинированный или разметочный угольники, вам лишь понадобится установить такой угольник перпендикулярно своей заготовке.
При помощи рейсмуса выберите стамеску, которой вы будете долбить гнездо для соединения шипом.
Чтобы сделать разметки углов на поверхности деревянного бруска, используйте малку.
Если вам необходимо вычертить некое количество одинаковых углов, например, когда вы строите лестницу, вам понадобится так называемый шаблон или трафарет.
