Как правильно выполнить устройство водоотвода

Для того, чтобы на вашем участке не застаивалась вода после дождей, необходимо выполнить устройство водоотвода.

Организацией водоотвода в России занимаются давно и профессионально: архитекторы — используя технические каталоги и мировой опыт, прорабы — опыт предшественников. Рассмотрим несколько подходов к решению этого вопроса: Как правильно выполнить устройство водоотвода

Дренаж вокруг дома и отмостка (водоупорное покрытие по периметру здания, расположенное под углом к стене для легкого отвода воды) необходимы для защиты фундамента и основания стен от воздействия грунтовых вод и осадков.

Отмостка выполняет важную функцию, однако без дренажной системы она не способна эффективно защитить дом от влаги.

Дренаж вокруг приусадебного участка применяется для создания оптимальной влажности почвы на затапливаемых землях. Это избавляет от луж и застоялой воды. Позволяет выращивать желаемые культурные растения и получать хороший урожай.

Способы устройства водоотвода

Способ простой, игнорирование, незамечание проблемы

Игнорируем проблему как таковую. Мол, по сравнению с экологической ситуацией в мире Россия — райский уголок, и не нужно навязывать нам европейские нормы цивилизованной жизни.

Пусть лужи, обувь мокрая, машина грязная… Зато можно здорово сэкономить! А на замечание, что не отведенная должным образом вода, разрушая фундамент, наносит существенный вред постройкам, включаем здоровый эгоизм — дескать, на наш век хватит.

Это раньше строили в расчете на несколько поколений. Современный же мир не озабочен проблемами вечности.

Создать уклон в сторону, отвести влагу

Необходимо определиться, с которым из соседей отношения безнадежно испорчены, а потому терять больше нечего. Ход мысли правильный: создаем уклон участка в сторону этого соседа.

Способ от строителей. Без комментариев...

Нужно признать, что он не решает вопросы водоотвода для собственника. Вернее, решает, но не надолго. Например, до сроков сдачи объекта или, если повезет, на несколько зим.

Речь идет о траншеях и использовании в качестве водоотводных каналов… распиленных вдоль асбестовых труб! Без комментариев.

А теперь, если серьезно отнестись к этой проблеме

Обильные дожди, таяние снегов поднимает уровень грунтовых вод. При отсутствии системы отвода воды, происходят следующие процессы.

Вода застаивается в верхних слоях грунта.
Грунт заболачивается, становится пучинистым.
При замерзании он расширяется, оказывая неравномерное давление на фундамент.
В результате осадка дома происходит неравномерно.
Одновременно вода просачивается в микрополости фундамента и основания стен.
При замерзании она расширяется, увеличивая размер полостей. Со временем фундамент дает трещины, что резко сокращает срок эксплуатации строения.
Через трещины вода просачивается в подвальные помещения. Это вызывает рост плесени, порчу запасов и оборудования, которые размещают в подземных помещениях.
Далее сырость и споры плесени поднимаются на жилые этажи, поражают стены, мебель и взывают заболевания домочадцев. В морозы влага в подполье становится причиной образования инея на плинтусах и стенах.

Система поверхностного водоотвода

Для обустройства системы не потребуются серьезные финансовые вложения благодаря уменьшению земляных работ. В результате снизится вероятность нарушения структурной прочности грунта, то есть образуется просадка.

Разновидности систем отведения воды

Водоотведение является частью ливневой канализации, и его используют и для обустройства общественных, и частных территорий. Есть два вида систем – точечная и линейная.

Точечная система представляет собой дождеприемники, которые расположены локально и объединены под землей при помощи трубопровода.

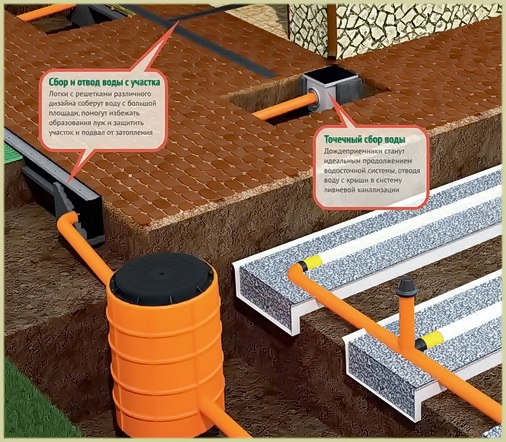

Точечный сбор воды

Система идеальна для сбора воды, которая поступает из кровельного водостока. Также ее установка будет целесообразной для участков, которые небольшие по площади или имеют определенные ограничения для обустройства водоотведения линейного типа.

Линейная система выполнена из желобов, в некоторых случаях и из дождеприемника. Такая конструкция великолепно справляется с задачей на большой территории.

При ее организации земляные работы сводят к минимуму. Ее установка требуется на участках, где есть глинистый грунт, или же уклон равен больше 3 градусов.

Каждая из систем отличается тем, что имеет эффективную работу, но их комбинирование – это оптимальный вариант для создания системы отведения воды.

Составные части системы

Желоба

Водоотводные лотки являются неотъемлемой частью в линейных системах поверхностного водоотведения, и требуются для того, чтобы собирать осадки и талую воду. После этого излишки влаги требуется направлять в канализацию , или хотя отвести подальше от участка.
Изделия из пластика отличаются тем, что они мало весят и их несложно установить. Специально для этого разрабатывались переходники, заглушки, крепления и прочие элементы, которые помогают облегчить сборочный и установочный процесс. Несмотря на то, что у них высокие характеристики технического плана (морозоустойчивость и прочность) используемого материала, у них есть ограничение по нагрузке, а именно до 25 тонн. Такие желоба обычно устанавливают на загородном участке, пешеходном переходе, дорожках для велосипедистов, т.е. там, где не предусмотрены высокие воздействия механического характера.
Изделия из бетона действительно очень прочные, доступные по цене и долговечные. Они в состоянии выдерживать достаточно солидные нагрузки. Монтаж таких лотков будет целесообразным для мест, где ездит транспорт, к примеру, на дороге возле подъезда или возле гаража. Сверху требуется установить чугунные или стальные решетки. Надежная система крепления не дает возможности поменять положение элементов во время эксплуатационного периода.
Каналы из полимербетона смогли объединить в себе лучшие показатели бетона и пластика. При относительно небольшом весе изделия могут выдерживать существенные нагрузки и отличаются тем, что имеют высокие физико-технические свойства, а значит, и стоимость на них совсем неприличная. Но благодаря свой гладкости поверхности мусор проходит без затруднений, а если выполнить грамотную установку и периодически проводить очистку, то у вас будет водоотвод, который прослужит долгие годы.

Пескоприемники

Данный элемент системы отвечает за то, чтобы вода была отфильтрована от песка, земли и прочих взвешенных частиц. Пескоуловитель оснащен специальной корзинкой, в которую и попадает все постороннее, мусор. Оборудование, которое установлено в непосредственной близости от слива в канализацию, помогает обеспечивать эффективность работы.
Пескоуловители, равно как и лотки, обязательно должны соответствовать типу нагрузки. Так как этот элемент расположен в одной связке с остальными составляющими системы водоотведения, он должен быть сделан из того же материала, что и прочие звенья цепи.
Верхняя часть устройства имеет такую же форму, что и желоба. Он также будет закрыт дренажной решеткой, поэтому внешне не сильно заметен. Снизить уровень расположения (сделать его ниже глубины промерзания грунта) можно благодаря установке данных элементов друг на друга.
В конструкционных особенностях пескоуловителя предусмотрено наличие боковых отводов для подключения воды к трубам ливневой подземной канализации. Выводной отвод стандартного диаметра обычно находиться намного выше дна, и поэтому различные мелкие частички остаются там после оседания.

Пескоприемник может быть сделан из полимербетона, бетона и синтетических полимеров. В комплектацию входят чугунные, стальные и пластиковые решетки. Выбор материала изготовления будет зависеть от того, какой предполагается выводить объем воды, а также какова нагрузка в зоне установки.

Дождеприемник

Дождевая и талая вода, которая собирается через водосточные трубы и с крыши здания попадает на отмостку. В такой зоне требуется установить дождеприемники, которые представляют собой контейнер квадратной формы. Их установка будет куда целесообразнее в тех местах, где нет возможности выполнить обустройство поверхностной системы водоотвода.
Еще дождеприемники выполняют функцию уловителя песка, представляют собой дополнительный мусоросброник, который регулярно очищаю и сифон, который помогает уберечь людей от пахучих веществ, которые находятся в канализации. Еще они оснащены насадкам для соединения с трубами подземного дренажа.
Чаще всего их делают из высокопрочного пластика или чугуна. Верхняя часть имеет решетку, которая может воспринимать нагрузку, препятствовать попаданию крупнофракционного мусора выполняют декоративную функцию. Решетка бывает стальной, пластиковой и чугунной.

Дренажные решетки

Решетка является частью поверхностного отведения воды, и именно она принимает на себя нагрузки механического типа. Этот элемент видимый, поэтому изделию требуется придавать декоративный вид.

Дренажная решетка может быть даже классифицирована в соответствии с нагрузками эксплуатационного характера. И для приусадебного, и загородного участка отлично подойдут изделия класса С и А. Для этой цели можно использовать медные, пластиковые или стальные решетки.

Чугунные изделия очень прочные. Такие решетки используют, чтобы обустраивать территории, где высокая транспортная нагрузка (до 90 тонн). Хотя чугун может быть испорчен из-за коррозии и требует, чтобы его регулярно окрашивали, альтернатив по прочности попросту нет.

Что касаемо эксплуатационного срока для дренажных решеток, то чугунные изделия могут прослужить как минимум 25 лет, а стальные примерно 10, тогда как пластиковые решетки придется заменять через каждые 5-6 сезонов.

Теперь, когда были рассмотрены все составляющие, можно перейти непосредственно к проектированию водоотвода.

Проектирование водоотвода

Расчет системы для большой площади выполняется по гидропроекту, в котором будут учены все нюансы, даже малейшие – интенсивность осадков, дизайн ландшафта и прочее.

На основе этого следует определить протяженность и количество элементов в системе дренажа. Для дачных или загородных участков будет достаточно выполнить прорисовку плана территории, где будет отмечено расположение водоотведения.

Здесь же будет рассчитано количество желобов, элементов для соединения и прочих составляющих. Ширина каналов должна быть подобрана в зависимости от того, какая пропускная способность.

Оптимальная ширина лотка для частного строительства составлять 10 см. В местах, где повышенное отведение воды, можно использовать желоба, ширина которых до 30 см. Обращайте обязательно внимание на диаметр отвода.

Стандартное сечение труб для канализации составляет 11 см, поэтому если у выходного отверстия другой диаметр, следует использовать переходники. Быстрый отток воды по каналу помогает обеспечивать поверхность с уклоном.

Организовать такой уклон можно при помощи следующих способов:

Использовать имеющийся естественный уклон.
Провести земляные работы и создать уклон поверхности при небольших перепадах.
Подобрать лотки с разной высотой, применяется лишь на небольших площадях.
Купить каналы, у которых внутренняя поверхность сделана под уклоном. Обычно такие изделия сделаны из бетона.

Этапы обустройства ливневого типа

1. При помощи натянутой бечевки следует разметить границы водоотведения. Если система проходит на бетонной площадке, разметку следует выполнять при помощи мела или песка.

2. Далее требуется изъять грунт. На асфальтированном участке потребуется отбойный молоток.

3. Ширина траншеи должна быть больше, чем ширина лотка, хотя бы на 20 см (с каждой стороны по 10 см). Глубина под желоба из легкого материала должна быть рассчитана с учетом того, что будет создана и песчаная подушка с толщиной от 10 до 15 см.

Под лотки из бетона следует настилать сначала слой щебня, а после и песка. Отметим то, что дренажная решетка после установки должна быть расположена на 0.3 см ниже уровня поверхности.

Дно траншеи можно заливать тощим бетоном, но такие действия следует выполнять лишь в том случае, если не предусмотрен проезд автомобильного транспорта.

4. Выполнение сборки системы поверхностного водоотвода. Для этого следует уложить в траншею лотки и при помощи креплений шип-паз следует между собой зафиксировать.

Чаще всего изделии маркируют при помощи стрелки, которая указывает на направление воды. Если требуется, можно полностью загерметизировать места соединений при помощи полимерных компонентов.

5. Далее следует выполнить установку пескоуловителя. Магистраль для отведения воды при помощи фасонной части следует соединить с пескоприемником и трубами канализации.

6. Пустое пространство между стенками и желобами траншеи следует засыпать при помощи щебня ли землей, которая была выкопана и изъята ранее и тщательно все утрамбуйте. Еще есть возможность выполнить заливку песчано-гравийным раствором.

7. Установленные каналы следует закрывать защитно-декоративными решетками. Отметим и то, что если во время обустройства водоотведения будут использованы пластиковые лотки, то решетки следует установить для заливки пространства при помощи бетонной смеси.

Этапы обустройства точечного типа

1. В зонах, где больше всего скапливается воды, следует вырывать котлован. Ширина ямы обязательно должна быть равна размеру контейнера приемника дождя. Следует учесть, что решетка тоже должна находиться немного ниже самой поверхности земли.

2. Также следует достать грунт и в местах прокладки магистрали для отведения линейного типа или труб. Здесь очень важно, чтобы вы соблюдали уклон приблизительно на 1 см при каждом метре поверхности.

3. Дно котлована следует утрамбовать и обустроить песчаную подушку, слой которой будет от 10 до 15 см. Поверх нее следует залить бетонную смесь, толщина которой будет равна 20 см.

4. Далее установите дождевой приемник, к которому будут подсоединены водоотводящие лотки или трубы канализации.

5. В конце следует установить сифон, вставить корзинку для сбора мусора и установить решетку.

6. Конструкция приемника для дождя дает возможность устанавливать несколько контейнеров, друг на друга, что дает возможность заглубить выводящую трубку ниже уровня промерзания земли.

Мелкосидящие каналы

Почвы каменистого типа затрудняют монтажные работы желобов стандартного размера. Из-за этого некоторые производители предлагают продукцию с небольшой глубиной закладывания, в которых высота канала равна 9.5 см.

Как правило, лотки делают из пластика и те имеют высокие физико-технические показатели. В комплектацию входят дренажные сетки, сделанные из оцинкованной стали, которые стойкие к истираниям полимерного покрытия.

Такие каналы часто используют в зонах, где немного сточных вод. При их помощи есть возможность организовать эффективный дренаж поверхностного типа с выполнением минимального количества земляных работ.

Качественно организованный и своевременно установленный отвод воды поможет уберечь себя от сезонного подтапливания фундамента и зеленых насаждений, а также придадут ландшафту вид ухоженности.

Профессиональный подход к решению водоотведения

Он предусматривает использование профессиональных систем. Естественно, это удорожит проект и работы по благоустройству. Однако способов и методов организации водоотвода несколько, у вас есть выбор, в том числе и по статье расходов. Рекомендуем руководствоваться здравым смыслом.

Сегодня на рынке устройством систем водоотводов занимаются множество компаний.

Все они предлагают продукцию, весьма отличающуюся по материалу, качеству и долговечности. Диапазон цен также достаточно широк: дешевые — бетонные и пластиковые системы, средний уровень — полимербетонные системы для невысоких нагрузкок, элитная категория — полимербетонные системы для высоких классов нагрузки. И наконец, самая дорогая продукция из нержавеющей стали для промышленных предприятий.

Чтобы сделать правильный выбор, нужно знать уровень предполагаемых нагрузок, а также насколько надежна и долговечна устанавливаемая система. Немаловажным критерием является и соответствие европейским нормам качества EN 1433:2002.

Специалисты рекомендуют уделять этому фактору должное внимание, поскольку стремление организовать недорогой водоотвод чревато непредвиденными расходами в будущем. Увы, немногие из вышеперечисленных компаний, даже западных, демонстрируют действительно высокое качество продукции.

Как правильно выполнить устройство водоотвода

На их фоне выгодно выделяются системы из полимербетона немецкой компании АСО (АКО), присутствующей на мировом рынке уже 59 лет. Ассортимент предлагаемых ею водоотводных каналов насчитывает несколько сот наименований. Эта продукция производится в 15 странах мира, причем везде, имеются свои склады, что значительно удешевляет доставку.

Но главное — предлагаемые системы водоотвода разработаны для гражданского, промышленного и частного строительства в соответствии с конкретными требованиями каждой группы потребителей.

Для частного строительства АСО предлагает комплексное решение по устройству водоотвода с приусадебного участка — специально разработанные системы АСО Selfl, ACO Gala и АСО Vario.

В комплект входят придверные решетки с поддонами (для чистки обуви) у входа в дом, дождеприемники с надставками для водоотведения от наружных водостоков с крыши и каналы с различными решетками для водоотведения на территории.

Особые технологии позволяют организовать водоотвод с эксплуатируемых кровель и террас. Для этой цели предлагаются системы АСО Н100К — полимербетонные каналы малой высоты (80 мм) и дренажные каналы из нержавеющей или оцинкованной стали АСО Profiline. Они могут принимать ливневую воду с двух уровней (с поверхности и гидроизоляции).

Возможно, кому-то покажется, что предлагать столь дорогую продукцию в наше время не совсем уместно. Но ведь давно известно: хорошее дешевым не бывает. А мы достойны только лучшего.

Расходы на обустройство быстро окупаются, так как система способа продлить эксплуатационный срок дома, снижает расходы на ремонтные работы и дополнительное обслуживание. Затратная и трудоемкая борьба с плесенью в подвале из-за высокого уровня влажности тоже обойдет вас стороной.

Вывод: Как правильно выполнить устройство водоотвода: Надеемся, что материал статьи помог Вам разобраться в вопросе:Как правильно выполнить устройство водоотвода
